65V,800mA 高端电流检测降压 LED 恒流驱动器OC5257

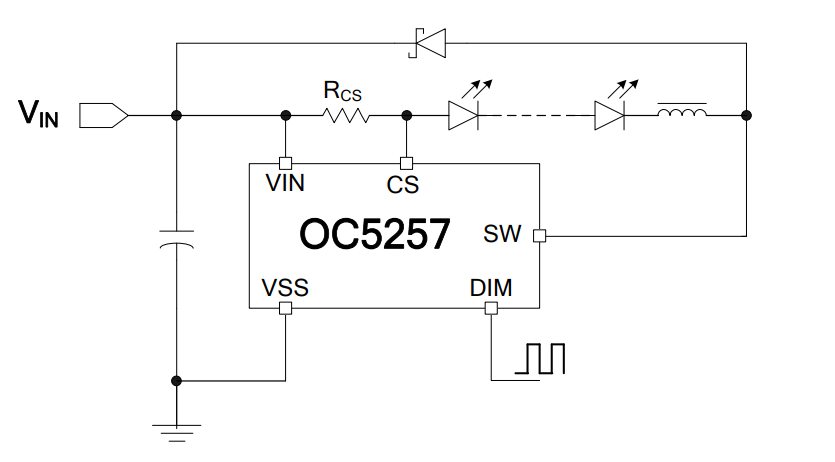

OC5257 是一款连续电感电流导通模 式的降压型 LED 恒流驱动器，用于驱动一 个或多个 LED 灯串。OC5257 工作电压从4.8v 到 65v，提供可调的输出电流，最大 输出电流可达到 800mA。根据不同的输入 电压和外部器件，OC5257 可以驱动供高 达数十瓦的 LED。 OC5257 内置功率开关，采用高端电 流检测电路，以及兼容 PWM 和模拟调光 的调光脚 DIM。当 DIM 脚电压低于 0.3v时输出关断，进入待机状态。 OC5257 内置过温保护电路，当芯片 达到过温保护点进入过温保护模式，输出 电流逐渐下降以提高系统可靠性。 OC5257 采用专利的电路架构使得在 低压差工作时输出电流无过冲，提高 LED工作寿命，OC5257 采用专利的恒流电路 具有优异的负载调整率和线性调整率。 OC5257 采用 SOT23-5 封装。

特点

◆最大输出电流：800mA

◆高效率：96%

◆优异的负载调整率和线性调整率

◆高端电流检测

◆最大辉度控制频率：20KHz

◆滞环控制，无需环路补偿

◆最高工作频率：1MHz

◆电流精度：±5%

◆宽输入电压：4.8V~65V

◆智能过温保护

◆低压差无过冲

应用领域

◆LED 备用灯，信号灯

◆低压 LED 射灯代替卤素灯

◆汽车照明
