OC9662A车规芯片PIN对PIN替代TPS92662A矩阵大灯方案

OC9662A采用48引脚TQFP（7mm×7mm）封装，带有裸露散热焊盘。芯片工作环境温度范围-40℃至125℃，通过AEC-Q100 Grade 1认证，HBM ESD等级H1C（±2000V），CDM等级C5（750V）。输入电压范围4.5V至60V，VIN引脚内部稳压器产生5.0V输出为内部数字与模拟电路供电，VDD电流限值45mA。若使用外部稳压器，可将VIN与VDD短接以旁路内部稳压器。

12通道集成旁路开关：OC9662A配置4组×3串联集成开关，每个开关可独立旁路单个LED。单开关导通电阻200mΩ，3开关串联导通电阻230~1060mΩ。开关连续电流1.5A，脉冲电流10A（脉宽20μs，频率400Hz）。串联开关可浮空至地电位以上62V。开关压摆率可编程：LEDx漏极电压上升/下降时间提供快（2.5~4μs）、中（13μs）、慢（25μs） 三档可选，通过寄存器设置灵活平衡EMI与调光响应速度。可编程10位PWM调光：全部12个开关独立进行10位PWM调光，支持可编程频率、相移和占空比。多点UART通信：支持多点UART串行接口，兼容CAN物理层。主机MCU可连接最多31个从机器件，三个地址引脚实现硬件寻址。片上8位ADC：具有2个多路复用输入，可用于系统温度补偿与LED分级编码。外部EEPROM I²C接口：I²C SCL频率最高400kHz，读写外部EEPROM存储系统校准数据。

EMI优化：

可编程振荡器驱动 + 时钟缓冲器OC9662A集成可编程Pierce晶体振荡器驱动器，主时钟频率16MHz，XTALO输出驱动强度提供8档可编程设置（XTALDS=000~111）。芯片还包含可选驱动强度时钟缓冲器，TX/SYNC/CLK输出提供0.2x/0.4x/0.85x/1x四档驱动强度选择，通过调节驱动强度控制时钟信号上升/下降时间。必要时可禁用时钟缓冲器以消除时钟噪声，实现最优EMI性能。

四、保护功能与多LMM同步LED开路/短路检测：LED短路阈值电压0.66~1.37V，LED开路阈值电压提供三档可选（VTH-O1：5~6.9V，VTH-O2：10.2~13.8V，VTH-O3：16.2~20V），检测延迟60~175ns。芯片实时监测每个开关过压状态，在LED开路时自动保护并上报故障。过温保护：芯片集成过温保护功能，结温过高时自动触发保护。多LMM同步：通过时分多路复用技术支持12个以上LED灯串的多LMM同步。UVLO欠压锁定：VIN上升阈值4.2~4.4V，下降阈值3.3~3.5V；VDD POR上升阈值4.1V，下降阈值2.58V。

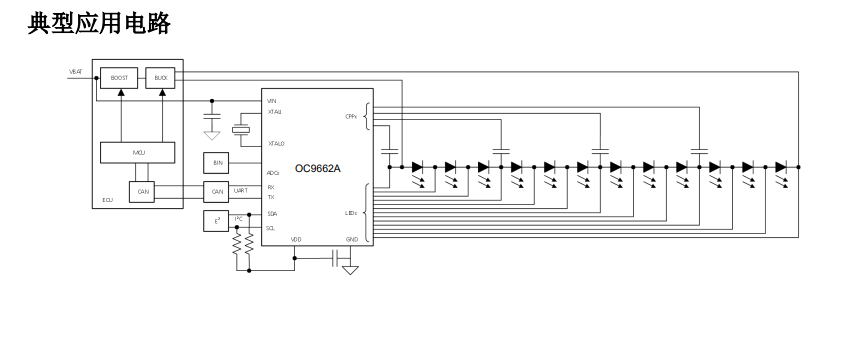

典型应用场景汽车前照灯ADB系统：

通过像素级LED控制实现动态遮蔽，避免对向来车炫目。动态迎宾灯与日间行车灯：利用12通道独立旁路控制实现流水式、扫描式动态光效。连续转向灯：通过相移PWM控制实现顺序点亮效果。

OC9662A以引脚级兼容TPS92662A-Q1、12通道像素级LED控制、10位PWM调光、多点UART通信、可编程压摆率与EMI优化、多LMM同步及AEC-Q100 Grade 1车规级可靠性，成为汽车自适应照明系统国产化替代的理想选择。无需改板即可完成替换，在保持性能对等的同时降低供应链风险与BOM成本，值得汽车照明设计团队优先评估。
