LGS63032B6 LGS63030B6 LGS63030EP 60V/2A 峰值电流 高效率升压 LED 恒流驱动器

LGS63032B6 LGS63030B6 LGS63030EP  60V/2A 峰值电流 高效率升压 LED 恒流驱动器

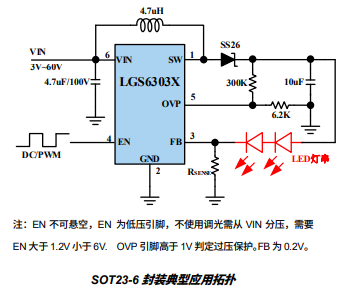

LGS6303X 是一种集成功率开关的升压型 DC-DC LED 驱动芯片，具有 3V 到 60V 的宽输入电压范围，集成了 软起动，从而最大限度地减少对外部浪涌抑制组件的需 求，使其成为宽输入电源范围 LED 驱动的理想选择。 输出电流可以通过外部电阻调整。LGS6303X 具有集成 式 350mΩ功率开关，可提供 2A 的输入峰值电流能力， 具有出色的负载和线路瞬态响应。具备 SKIP 控制模式， 将低静态电流与高开关频率相结合，可在广泛的负载电 流范围内实现高效率。 附加功能包括：软启动，可调节输出过压保护，热关机， UVLO 欠压锁定，逐周期峰值限流保护。 LGS6303X 可通过选取不同阻值的采样电阻 RSET 实现 对输出电流高精度的数字和模拟调节，包括两种具体型 号 LGS63030 和 LGS63032：

 ■ LGS63030 支持模拟输入（0.6V~1.2V）的 DC 调 光。

■ LGS63032 支持数字输入（100HZ~100KHZ）的 PWM 调光，高频 PWM 输入下无屏闪。调光比在 PWM 频率为 100HZ 时高达 25000:1。调光深度 可达 0.1%.

 LGS6303X 可以提供小尺寸 6 引脚 SOT23-6 封装以及 增强散热 8 引脚 ESOP8 封装。

特性

 ■ 宽输入/输出电压范围：3.0V-60V

■ 支持 PWM 调光及模拟调光

■ 内置 350mΩ低侧金属氧化物半导体场效应晶体管

■ 最高 94% 升压效率

■ 逐周期峰值限流保护

■ SKIP 模式提供极高的轻负载效率

 ■ 提供超小的封装 SOT23-6 封装以及增强散热的 ESOP8 封装。

 ■ 内置软启动电路，防止电流过冲

 ■ 热关断保护 ■ 输入欠压保护

■ 可调节输出过压保护

■ 内部环路补偿有助于减小解决方案尺寸、降低成本 和设计复杂性

■ 所有端口都具备±2000V(HBM)ESD 保护

■ 结温范围为-40℃至+125℃

应用

■ 升压型车灯

■ 智能调光 LED 灯

■ MR16 LED 射灯
