SM32108E恒定输出电流的降压型LED驱动芯片,PWM调光 65536级灰度 共阳

SM32108E 是一款应用于 DC-DC 恒定输出电流的降压型LED 驱动芯片，内部集成 LED 恒流控制、PWM 调光、过温保 护等多种功能模块。适用于 8VDC~60VDC 或 6VAC~42VAC范围输入 电压，通过外接 RCS电阻设置输出电流。同时，DIM 端口可接 收 PWM 信号来调节输出电流大小，PWM 调光可做到 65536 级 灰度，恒流精度小于± 3%。系统结构简单，设计方便灵活，外 围元件少，方案成本低.

特点

 8VDC~60VDC或 6VAC~42VAC宽电压输入

 BUCK 拓扑

 恒流精度＜± 3%

 效率＞90%

 最大输出电流 1A

 共阳连接，减少输出线

 支持 PWM 调光，可做到 65536 级灰度

 具有过温、过流保护

 封装形式：ESOP8

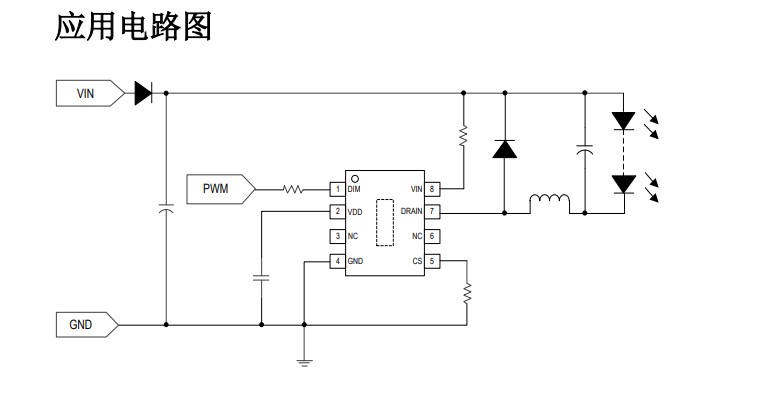

LED 恒流控制：通过内部电路精确控制输出电流，保证 LED 负载的稳定亮度。

PWM 调光：DIM 端口可以接收 PWM 信号，通过调整 PWM 信号的占空比，可以实现 LED 亮度的线性调节。支持高达 65536 级的灰度调节，为 LED 照明提供了精细的亮度控制。

过温保护：芯片内部集成了温度检测电路，当芯片温度过高时，会自动降低输出电流或关闭输出，以保护芯片和 LED 负载不受损坏。

宽电压输入范围：支持 7VDC60VDC 或 5VAC42VAC 的输入电压范围，使得该芯片可以适应多种电源环境。

输出电流设置：通过外接 RCS 电阻，用户可以方便地设置所需的输出电流大小。

系统结构简单：由于芯片内部集成了多种功能模块，外围元件需求较少，从而简化了系统结构，降低了设计难度和成本。

高精度恒流控制：恒流精度小于±3%，保证了 LED 负载的亮度稳定性和一致性。

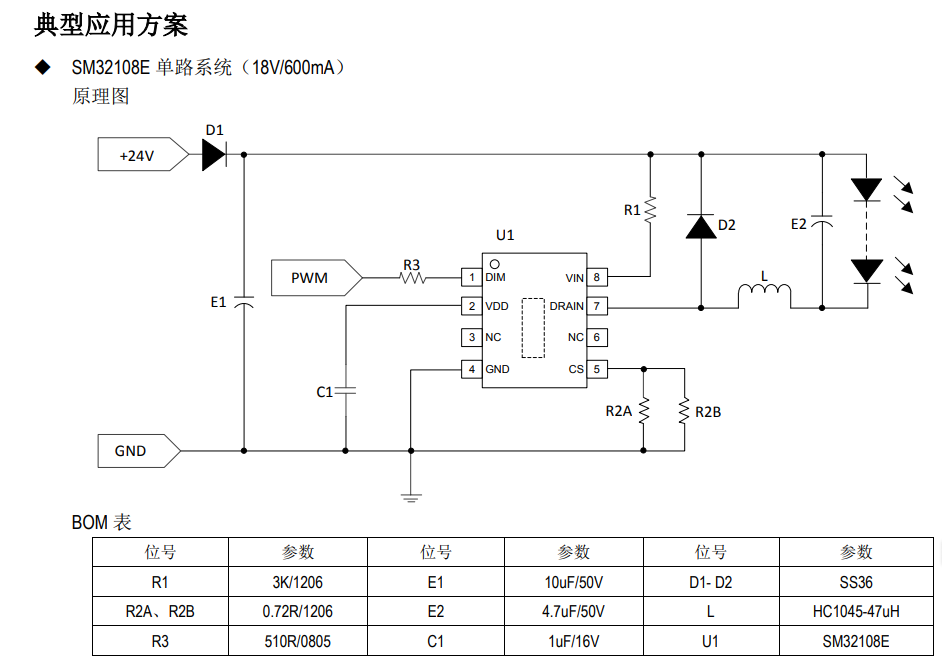

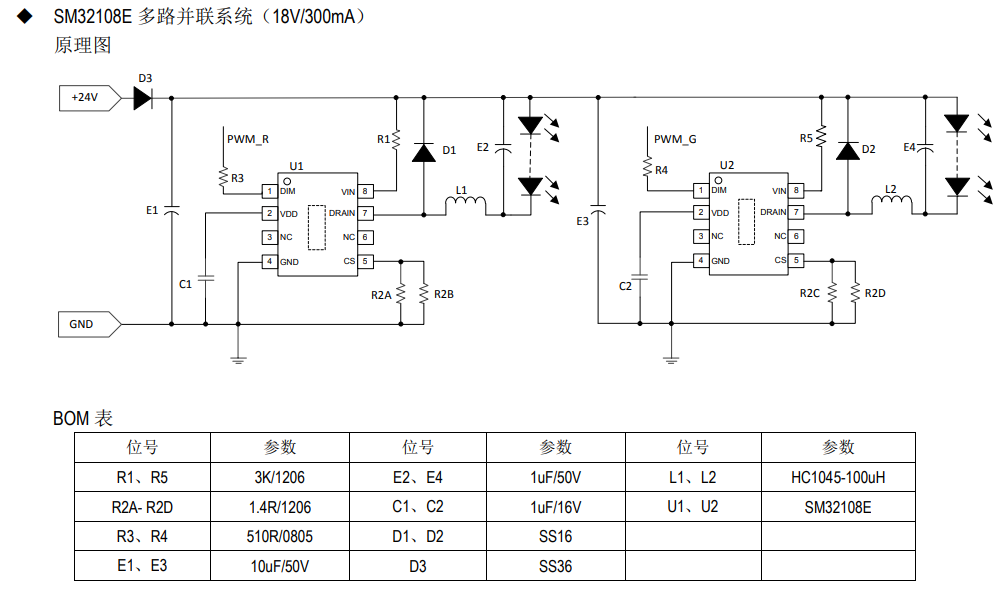

使用SM32108E芯片进行 LED 驱动设计时，需要注意以下几点：

根据实际需求选择合适的 RCS 电阻值，以设置合适的输出电流。

在设计 PCB 时，需要注意芯片的散热问题，确保芯片在工作时不会过热。

合理使用 PWM 调光功能，避免频繁调节亮度对 LED 寿命造成影响。

在进行电路设计时，需要参考芯片的数据手册和参考设计，确保电路的稳定性和可靠性。
