PT4127H 开关降压型 LED 恒流控制器PT4127HE23F PT4127HBE23F

PT4127H 是一款高效率、高精度的开关降压型大功 率 LED 恒流驱动控制芯片。 PT4127H 采用固定频率的平均值电流控制方式，具 有优异的线性调整率及负载调整率。 PT4127H 通过调节外置的电流采样电阻，能控制大 功率 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮 度。 PT4127H 集成 PWM 以及模拟调光功能，PWM 调光 深度可达到 1%。 PT4127H 内部集成了 LED 短路保护电路，过温保护 电路，减少了外围元器件并提高了系统的可靠性。 PT4127H 采用 SOT23-6 封装。

特点

⚫ 宽输入电压范围：8V~150V

⚫ 平均电流控制模式

⚫ 高效率：可高达 95%

⚫ 恒流精度：±4%

⚫ 支持 PWM 调光

⚫ 支持模拟调光

⚫ CS 电压：200mV

⚫ 固定开关频率：140kHz

⚫ 过温自动调节电流功能（TSC）

⚫ 输出短路保护

⚫ 电感短路保护

⚫ SOT23-6 封装

应用

⚫ LED 汽车大灯（H4）

⚫ 汽车刹车灯

⚫ 自行车、电动车、摩托车灯

⚫ 强光手电

⚫ LED 射灯

⚫ 大功率 LED 照明

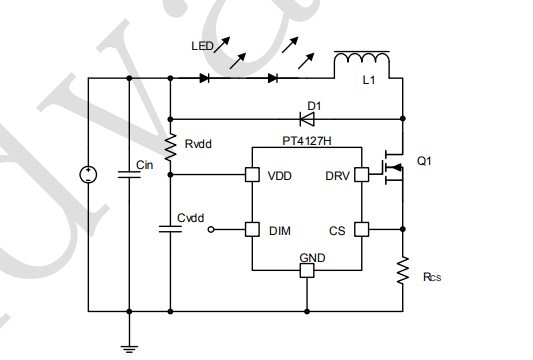

典型应用电路
