华润微车规 AECQ100恒流QPT4115E 50V/1.5A 降压型 LED 恒流驱动器

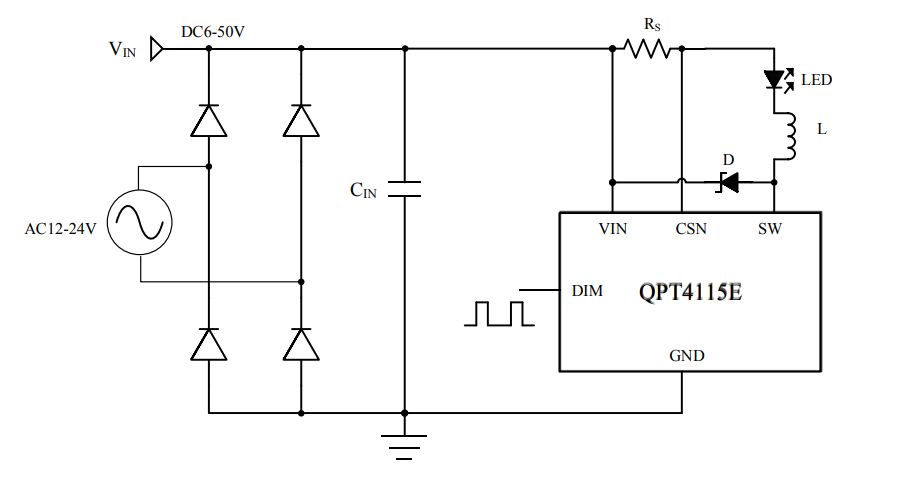

QPT4115E 是一款连续电感电流导通模式的降压恒 流源，用于驱动一颗或多颗串联 LED。QPT4115E 输入 电压范围从 6V 到 50V，输出电流可调，最大可达 1.5A。 根据不同的输入电压和外部器件，QPT4115E 可以驱动 高达数十瓦的 LED。 QPT4115E内置功率开关，通过检测高压端的采样 电阻上的电压来确定LED的平均电流。DIM引脚可以接 受模拟调光和宽范围的PWM调光。当DIM的电压低于0.25V时，功率开关关断，QPT4115E进入极低工作电流 的待机状态。 QPT4115E 采用 SOT89-5 封装

特点

⚫ 极少的外部元器件

⚫ 很宽的输入电压范围：从 6V 到 50V

⚫ 高达 97%的效率

⚫ 最大输出 1.5A 的电流

⚫ 复用 DIM 引脚进行 LED 开关、模拟调光和 PWM调光

⚫ 1MHz 的最高工作频率

⚫ 3%的输出电流精度

⚫ LED 开路自然保护

⚫ 输出可调的恒流控制方法

⚫ 内置过温保护

⚫ 通过 AECQ100 Grade1 认证

应用 ⚫ 低压 LED 射灯代替卤素灯 ⚫ 车载 LED 灯 ⚫ LED 备用灯 ⚫ LED 信号灯
