OC6801B /OC6800B升压/升降压型 DC-DC 控制器

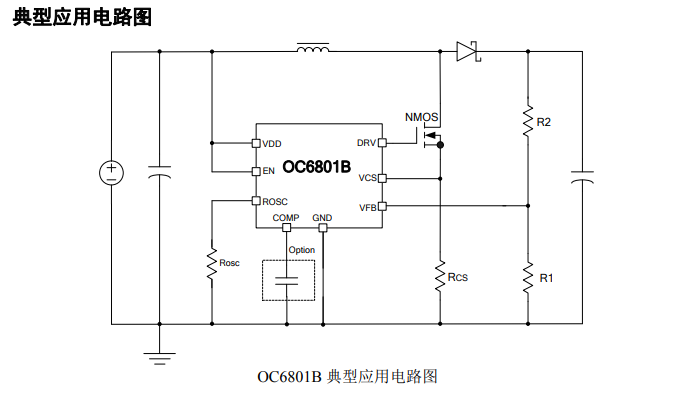

OC6801B 是一款专为升压、升降压 开关电源设计的专用 DC-DC 控制器芯片。 OC6801B典型应用支持5-40V输入电 压范围。通过扩展输入供电，也可以支持 400V 以上的输入电压范围。 芯片采用固定频率的 PWM 控制方 式，并在轻载条件下自动降频提高转换效 率。 芯片内置高精度误差放大器，振荡器， 以及频率补偿电路，简化了外围设计。芯 片内置过流保护以及 EN 脚关断功能。 芯片工作频率可通过一个外接电阻调 节，方便根据不同应用设置系统工作频率。 OC6801B 内部集成了软启动以及过 温保护电路，减少外围元件并提高系统可 靠性。 OC6801B 采用 SOP8 封装。

特点

  宽输入电压范围：5V~400V

  高效率：可高达 97%  固定工作频率，频率可外接电阻设置

  EN 脚关断功能

  FB 采样电压：1V

  内置频率补偿

  内置软启动

  内置过温保护

  内置限流功能

  SOP8 封装

应用

  EPC/笔记本车载适配器

  升压、升降压转换

  手持设备供电

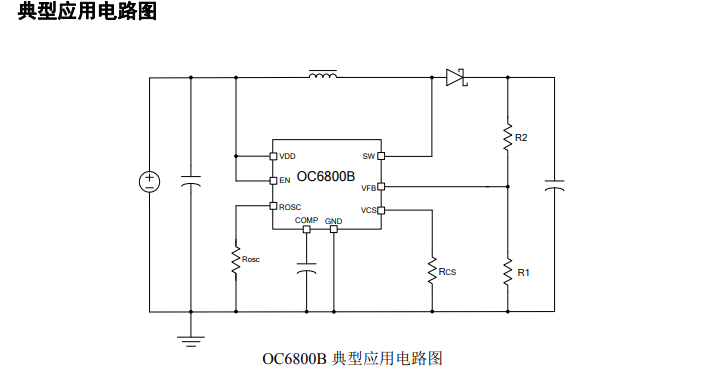

OC6800B 是一款专为升压、升降压 开关电源设计的专用 DC-DC，芯片内置 100V/5A 功率管。 OC6800B典型应用支持5-36V输入电 压范围。输出电压小于 100V。 芯片采用固定频率的 PWM 控制方式 并在轻载条件下自动降频提高转换效率。 芯片内置高精度误差放大器、振荡器， 以及频率补偿电路，简化了外围设计。芯 片内置过流保护以及 EN 脚关断功能。 芯片工作频率可通过一个外接电阻调 节，方便根据不同应用设置系统工作频率。 OC6800B 内部集成了软启动以及过 温保护电路，减少外围元件并提高系统可 靠性。 OC6800B 采用 ESOP8 封装。散热片 内置接 SW 脚。

特点

 内置 100V/5A 功率管

 宽输入电压范围：5V~36V

  高效率：可高达 97%

 固定工作频率，频率可外接电阻设置

 EN 脚关断功能

 FB 采样电压：1V

 内置频率补偿

 内置软启动

 内置过温保护

 内置限流功能

 ESOP8 封装 应用

 EPC/笔记本车载适配器

 升压、升降压转换

 手持设备供电
